LDC型脉冲袋式除尘器

一、概述

LDC型脉冲式除尘器，是一种除尘效率高，运行稳定，性能可靠，维修方便的除尘设备。可广泛应用于冶金、机械、化工、电力、建材等各行各业的除尘系统中。

本设备具有以下主要特点：

1、除尘设备采用能效高，低消耗喷吹装置，实现了低压力、短脉冲的喷吹技术。

2、滤袋固定方式简便。滤袋以缝在袋口的弹性涨圈嵌在花板上，拆装滤袋方便，人与滤袋接触短暂无污染。

3、长滤袋。滤袋可增长到6米，大大突破了通常认为的脉冲除尘器的袋长，且清灰效果好。

4、占地面积小。可根据处理气量大小和现场位置进行单排或双排组合。

5、设备传动部件少，维修方便。

二、结构与工作原理

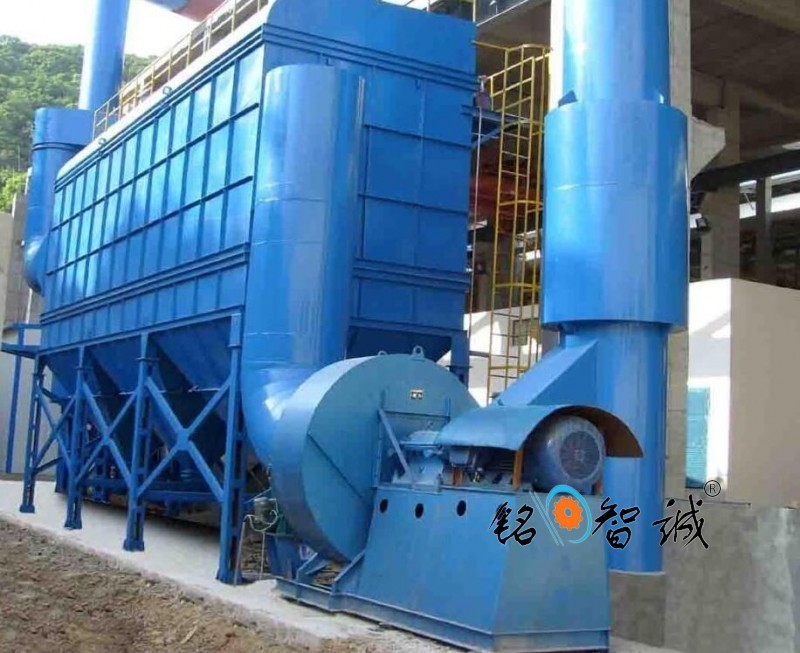

LDC型脉冲式除尘器主要由灰斗、中箱体、上箱体、喷吹装置及脉冲控制仪等几部分组成（见图）。

含尘气体进入中箱体下部，在挡风板形成的预除尘室内，大颗粒粉尘因惯性作用落入灰斗，含尘气体沿挡风板向上到滤袋，粉尘被阻留在滤袋外表面，干净气体经袋口从上箱体排出。随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到一定值时，清灰装置在脉冲控制仪的控制下开始清灰。清灰控制有定时和定压两种，可根据生产需要选定。清灰时，压缩空气以很短的时间按顺序通过脉冲阀，经喷吹管上的喷嘴向滤袋喷吹，在滤袋膨胀产生的加速度和反向气流的作用下，滤袋外表面上的粉尘脱离滤袋落入灰斗，粉尘由卸灰阀排出，喷吹结束后，滤袋立即恢复过滤状态。
